প্রজাপতি ভালভ বিভিন্ন মাত্রার উপর ভিত্তি করে বিভিন্ন উপায়ে শ্রেণীবদ্ধ করা যেতে পারে, যেমন গঠন, সিলিং কর্মক্ষমতা, এবং অ্যাকচুয়েশন পদ্ধতি। তিনটি সবচেয়ে সাধারণ শ্রেণীবিভাগ এবং তাদের সংশ্লিষ্ট প্রকারগুলি নিম্নরূপ:
1, সিলিং টাইপ দ্বারা শ্রেণীবিভাগ (সবচেয়ে মূল বিভাগগুলির মধ্যে একটি)
•নরম-সিল বাটারফ্লাই ভালভ
￮সিলিং জোড়া একটি ইলাস্টিক উপাদান (যেমন রাবার, টেফলন ইত্যাদি) এবং ধাতু দিয়ে গঠিত। সিলটি ইলাস্টিক উপাদানের বিকৃতির মাধ্যমে অর্জন করা হয়,চমৎকার sealing কর্মক্ষমতা ফলে(লিকেজ সাধারণত 0.01% এর চেয়ে কম বা সমান)। এগুলি জল, বায়ু এবং তেলের মতো অ-ক্ষয়কারক মাধ্যমগুলির সাথে ব্যবহারের জন্য উপযুক্ত, কিন্তু উচ্চ ফুটো প্রয়োজনীয়তা সহ৷
￮অসুবিধা: সীমিত তাপমাত্রা এবং চাপ প্রতিরোধের (রাবার সীলগুলির সাধারণত 120 ডিগ্রির কম বা সমান, 200 ডিগ্রির চেয়ে কম বা সমান টেফলন ) তাপমাত্রা প্রতিরোধ ক্ষমতা থাকে এবং তারা শক্তিশালী অ্যাসিড এবং ক্ষারগুলির মতো মিডিয়া থেকে ক্ষয়ের জন্য সংবেদনশীল।
•হার্ড-সিল বাটারফ্লাই ভালভ
￮সিলিং জোড়া ধাতু এবং ধাতুর সমন্বয়ে গঠিত (যেমন স্টেইনলেস স্টিল এবং ঢালাই ইস্পাত)। যথার্থ মেশিনিং সিলিং পৃষ্ঠের মধ্যে একটি ঘনিষ্ঠ ফিট নিশ্চিত করে। তারা শক্তিশালী তাপমাত্রা এবং চাপ প্রতিরোধের (425 ডিগ্রি পর্যন্ত তাপমাত্রা এবং PN40 এবং উচ্চতর চাপ) অফার করে, এগুলিকে উচ্চ-তাপমাত্রা, উচ্চ-চাপ, এবং ক্ষয়কারী মাধ্যম যেমন বাষ্প, নর্দমা, এবং অ্যাসিডিক এবং ক্ষারীয় দ্রবণগুলির সাথে ব্যবহারের জন্য উপযুক্ত করে তোলে। অসুবিধাগুলি: সিল করার কার্যকারিতা নরম সীলের তুলনায় সামান্য নিকৃষ্ট (লিকেজ সাধারণত 0.1% এর চেয়ে কম বা সমান), এবং উচ্চতর মেশিনিং নির্ভুলতা প্রয়োজন।
2, স্ট্রাকচারাল টাইপ দ্বারা শ্রেণীবিভাগ (ডিস্ক সংযোগ পদ্ধতির উপর ভিত্তি করে)
•সেন্টার সীল প্রজাপতি ভালভ
￮ডিস্কের ঘূর্ণনের অক্ষটি প্রবাহ পথের কেন্দ্ররেখায় অবস্থিত। বন্ধ হয়ে গেলে, ডিস্কটি সম্পূর্ণরূপে ভালভ সিটের সাথে যোগাযোগ করে, একটি সীলমোহর অর্জন করে। এই সাধারণ কাঠামো এবং কম খরচে উপকারী, কিন্তু যেহেতু ডিস্কটি মিডিয়ার উল্লেখযোগ্য প্রভাব শক্তির সাপেক্ষে, তাই এটি কম-চাপ, ছোট-ব্যাসের পাইপগুলির জন্য উপযুক্ত (সাধারণত DN 200 মিমি থেকে কম বা সমান), যেমন আবাসিক জল সরবরাহ এবং ড্রেনেজ পাইপ।
•অকেন্দ্রিক প্রজাপতি ভালভ
￮ডিস্কের ঘূর্ণায়মান অক্ষ কেন্দ্র থেকে অফসেট করা হয়, এবং বিভিন্ন উদ্ভট কনফিগারেশনে আসে (যেমন একক, দ্বিগুণ এবং ট্রিপল এককেন্দ্রিক):
￮একক উদ্ভট: অক্ষটি সিলিং পৃষ্ঠ থেকে অফসেট করা হয়, ডিস্ক এবং আসনের মধ্যে ঘর্ষণ হ্রাস করে এবং পরিষেবা জীবন বৃদ্ধি করে। মাঝারি এবং নিম্ন চাপ অ্যাপ্লিকেশনের জন্য উপযুক্ত.
￮ডবল উন্মাদ: অক্ষটি কেন্দ্র এবং সিলিং পৃষ্ঠ উভয় থেকে অফসেট করা হয়, ঘর্ষণকে আরও হ্রাস করে এবং খোলা এবং বন্ধ করা সহজ করে তোলে। ব্যাপকভাবে প্রযোজ্য।
￮ট্রিপল এক্সকেন্ট্রিক: ডবল এক্সকেন্ট্রিক কনফিগারেশনের উপর ভিত্তি করে, ডিস্ক এবং সিটের মধ্যে "শূন্য ঘর্ষণ" খোলা এবং বন্ধ করার জন্য একটি কৌণিক অফসেট যোগ করা হয়। এটি হার্ড-সিল প্রজাপতি ভালভের মূলধারার নকশা এবং উচ্চ-চাপ, উচ্চ-তাপমাত্রা এবং বড়-ব্যাসের জন্য উপযুক্ত
পাইপলাইন (300 মিমি এর চেয়ে বড় বা সমান)।
3, ড্রাইভ পদ্ধতি দ্বারা শ্রেণীবিভাগ (অপারেশন পদ্ধতির উপর ভিত্তি করে)
￮হ্যান্ডহুইল, হ্যান্ডেল বা ওয়ার্ম গিয়ার মেকানিজমের মাধ্যমে ম্যানুয়ালি চালিত হয়। এগুলি একটি সাধারণ কাঠামো এবং কম খরচে বৈশিষ্ট্যযুক্ত, যা এগুলিকে ছোট-ব্যাস, কম-ফ্রিকোয়েন্সি অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে (যেমন ছোট পাইপলাইন রক্ষণাবেক্ষণ এবং সিভিল ভালভ)।

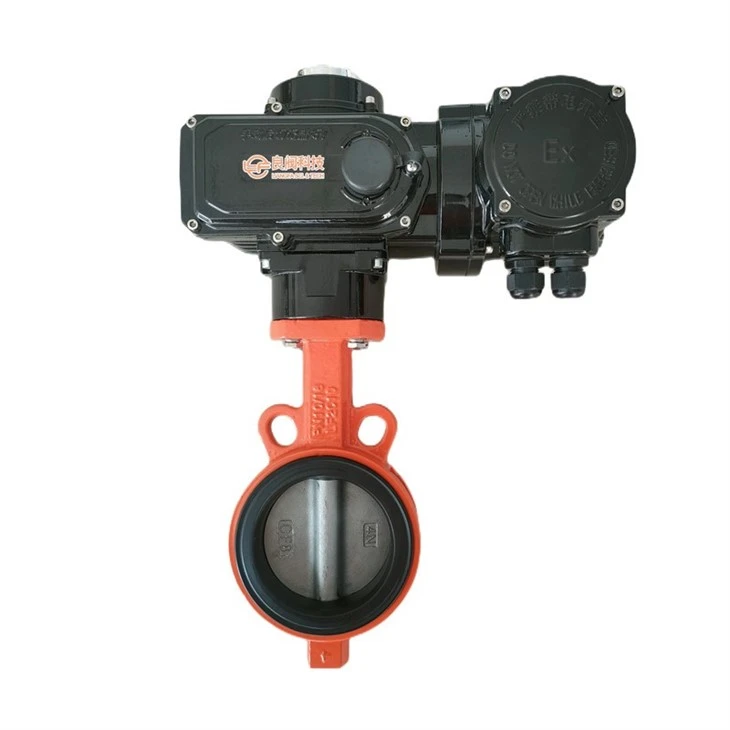

￮একটি বৈদ্যুতিক অ্যাকচুয়েটর (মোটর-চালিত গিয়ার/টারবাইন) দ্বারা চালিত, তারা রিমোট কন্ট্রোল এবং স্বয়ংক্রিয় অপারেশন সক্ষম করে, উচ্চ নির্ভুলতা প্রদান করে (প্রবাহ নিয়ন্ত্রণে সক্ষম), এবং বড় পাইপলাইন এবং স্বয়ংক্রিয় সিস্টেমের জন্য উপযুক্ত (যেমন শিল্প উত্পাদন লাইন এবং পৌরসভার জল সরবরাহ ব্যবস্থা)।
• বায়ুসংক্রান্ত প্রজাপতি ভালভ
￮একটি বায়ুসংক্রান্ত অ্যাকচুয়েটর দ্বারা চালিত (সিলিন্ডার-চালিত), তারা দ্রুত প্রতিক্রিয়া প্রদান করে (সংক্ষিপ্ত খোলার এবং বন্ধের সময়) এবং দাহ্য এবং বিস্ফোরক পরিবেশের জন্য উপযুক্ত (স্ফুলিঙ্গের ঝুঁকি নেই) বা দ্রুত পরিবর্তনের প্রয়োজন (যেমন রাসায়নিক পাইপলাইনগুলির জরুরি বন্ধ)।
উপরে উল্লিখিত তিনটি বিভাগ ছাড়াও, প্রজাপতি ভালভগুলি ক্যালিবার (ছোট/মাঝারি/বড়) এবং উপাদান (ঢালাই লোহা, স্টেইনলেস স্টিল, ইত্যাদি) দ্বারা শ্রেণীবদ্ধ করা যেতে পারে। প্রকৃত প্রয়োগের প্রকারের পছন্দ মিডিয়া বৈশিষ্ট্য, চাপ এবং তাপমাত্রা এবং অপারেশনাল প্রয়োজনীয়তার উপর ভিত্তি করে হওয়া উচিত।
